Nápravová váha WWSC

Vážiace plošiny WWSC – presnosť a odolnosť v kompaktnom vyhotovení

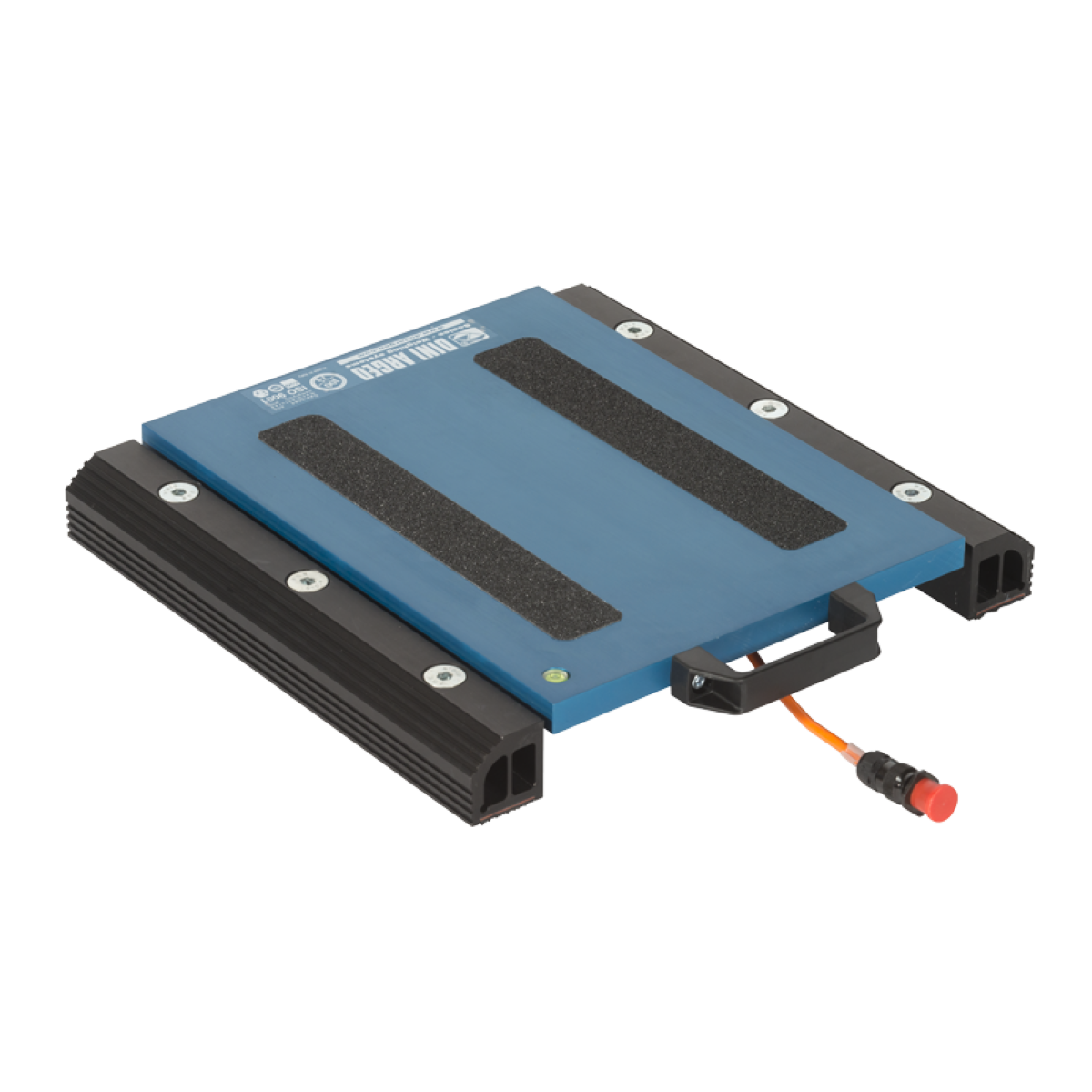

Vážiace plošiny WWSC od talianskeho výrobcu váh Dini Argeo s rozmermi 500 × 400 mm sú vyrobené z vysoko kvalitného hliníka, ktorý zaručuje nízku hmotnosť plošiny, vysokú pevnosť a dlhú životnosť aj v náročných podmienkach. Ich robustná konštrukcia je doplnená protišmykovými gumovými podložkami, ktoré zabezpečujú stabilitu počas váženia.

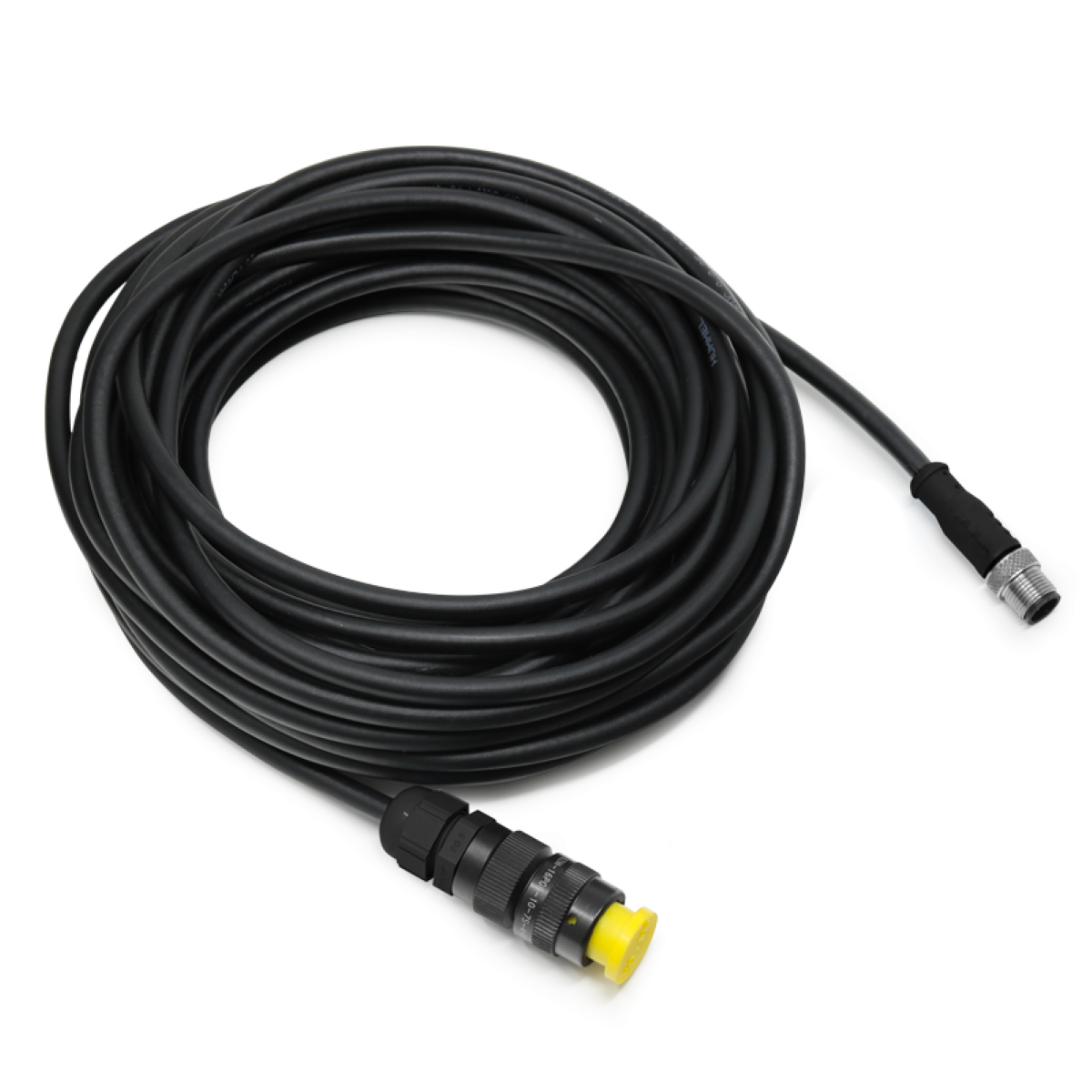

Snímače sú hermeticky uzatvorené a majú ochranu IP68, čo umožňuje používanie váhy aj v exteriéri alebo pri náročných pracovných podmienkach. Plošiny sú vybavené konektorom M12 a káblom s dĺžkou 10 metrov pre jednoduché a spoľahlivé prepojenie s indikátorom.

Indikátor DFWKRP – inteligentné riadenie a spracovanie výsledkov váženia

Indikátor Dini Argeo DFWKRP je navrhnutý pre profesionálne váženie vozidiel pomocou vážiacich plošín. Kovové telo s ochranou IP67 a prehľadný podsvietený LCD displej zabezpečujú spoľahlivú prevádzku aj v náročných podmienkach. Vďaka ergonomickej klávesnici s 17 tlačidlami je ovládanie jednoduché a intuitívne.

Indikátor dokáže zobrazovať hmotnosť jednotlivých kolies alebo náprav, vypočítať celkovú hmotnosť vozidla a zobraziť výsledky v reálnom čase. Ponúka aj funkcie pre tlač lístkov a uloženie dát. Indikátor DFWKRP disponuje rozhraniami RS232, alebo RS485.

Kompletné riešenie pre váženie vozidiel

Spojenie vážiacich plošín WWSC a indikátora DFWKRP vytvára kompletný systém pre váženie vozidiel, ktorý je pripravený na okamžité použitie. Umožňuje váženie jednotlivých kolies, párov náprav alebo celkového vozidla s vysokou presnosťou. Systém je vhodný na mobilné aj stacionárne použitie – možno ho rýchlo nainštalovať, prepojiť a po použití premiestniť na iné miesto.

Tento typ váhy je ideálny pre kontrolu zaťaženia náprav pred jazdou, váženie pri nakládke a vykládke tovaru, ako aj pre kontrolné stanovištia, ktoré sledujú dodržiavanie povolených hmotnostných limitov vozidiel. Riešenie je vhodné aj pre prejazdové váženie a kontrolu preťaženia nákladných áut.

Presné technické spracovanie a možnosť rozšírenia

Systém umožňuje váženie od hmotnosti 1500 kg na jednu vážiacu plošinu (v závislosti od konfigurácie), s presnosťou dielika od 0,5 kg až do 15 000kg s dielikom 5kg na jednu vážiacu plošinu. Pri kombinácii viacerých platní možno získať presné údaje o rozložení hmotnosti medzi jednotlivé nápravy. Voliteľne je k dispozícii aj verzia s vyšším rozlíšením alebo v prevedení ATEX pre použitie v prostrediach s nebezpečenstvom výbuchu.

Nižšie je uvedený spôsob výpočtu maximálneho zaťaženia systému pri výbere rozličného počtu plošín s rozličnými váživosťami.

Spôsob výpočtu maximálneho zaťaženia:

Celkovú váživosť systému váženia si ukážeme na príklade. Jedna plošina WWSC má váživosť napr. 600kg a dielik (presnosť) 0,2kg. Ak chceme vážiť jednonápravové vozidlo, potrebujeme dve plošiny a celková váživosť bude teda:

600kg*2 plošiny = 1200kg a dielik (presnosť) bude 0,5kg. Dielik nebude 0,4kg, pretože toto vyplýva z medzinárodnej metrologickej normy  OIML R76-1:2006, ktorá uvádza, že dieliky musia byť z normalizovanej rady:

1×10^k, 2×10^k, 5×10^k

Prípustné dieliky teda môžu byť len radu: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50 …atď.

Výsledná hodnota dielika sa VŽDY zaokrúhľuje na najbližšiu vyššiu hodnotu.

Teda napríklad ak by sme mali tri plošiny, každú s váživosťou 600kg a dielikom 0,2kg,výsledný dielik by nebol 0,6kg ale 1kg.

V prípade, že by ste si s výpočtom nevedeli poradiť, neváhajte nás kontaktovať, radi Vám poradíme.

Vďaka svojej konštrukcii a certifikáciám je systém vhodný nielen na interné technologické váženie, ale aj pre legálne váženie v obchodnom styku. Všetky komponenty sú navrhnuté tak, aby zabezpečovali presnosť, stabilitu a jednoduchú údržbu.

Plusy / Mínusy:

✅ Kompletné prenosné riešenie vrátane tlačiarne, batérie a konektorov pre platformy
✅ Výber z viacerých váživostí
✅ Vysoká IP ochrana

❌ na presné váženie je potrebné, aby plošina stála na rovnom povrchu
