Nápravové váhy: typy, princíp fungovania a ako vybrať správny systém

V logistike, doprave, výrobe alebo stavebníctve sa veľmi často stretávame s potrebou zistiť hmotnosť vozidiel alebo jednotlivých náprav. Tieto údaje sú dôležité pri kontrole nákladov, dodržiavaní legislatívnych limitov, zabezpečení bezpečnej jazdy a optimalizácii prevádzky vozidiel. Nápravové váhy predstavujú flexibilnú alternatívu k stacionárnym mostovým váham, pričom nevyžadujú rozsiahle stavebné úpravy ani vysoké investície do infraštruktúry.

Flexibilná alternatíva k mostovej váhe

Nápravové váhy, niekedy označované aj ako váhy na nápravy alebo váhy na vozidlá, sú systém meracích platforiem umiestnených pod každú nápravu alebo koleso vozidla. Každá vážiaca plošina obsahuje snímače, ktoré zaznamenávajú zaťaženie nápravy alebo jednotlivých kolies. Tieto údaje sa následne spočítajú a poskytujú celkovú hmotnosť vozidla.

U tradičných vážiacich mostov je potrebná robustná infraštruktúra a stavebné úpravy. Nápravové váhy sú oproti tomu:

• mobilné alebo prenosné,
• ľahko použiteľné tam, kde ich práve potrebujete,
• často lacnejšie a rýchlejšie na implementáciu,
• vhodné pre rôzne typy vozidiel vrátane nákladných aut, dodávok, traktorov či karavanov.

Typy nápravových váh

Moderné nápravové váhy sa dnes odlišujú najmä spôsobom komunikácie medzi plošinami a indikátorom a tiež typom samotného váženia. Správny výber závisí od toho, či potrebujete maximálnu mobilitu, robustnosť do náročného prostredia alebo rýchle váženie bez zdržania dopravy.

Systémy s káblovým pripojením – spoľahlivé riešenie do náročných podmienok

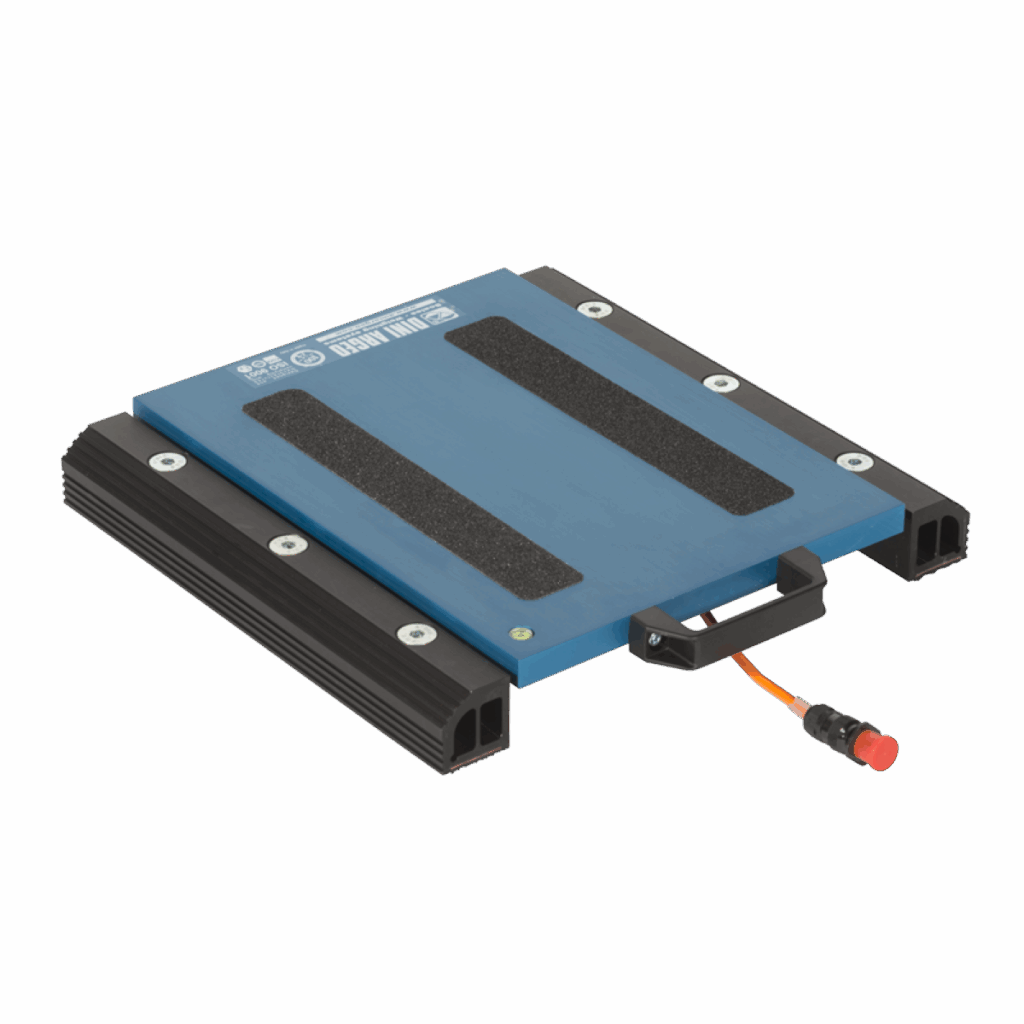

Pri systémoch s káblovým prepojením sú jednotlivé vážiace plošiny pripojené k indikátoru pomocou prepojovacích káblov. Toto riešenie je vhodné najmä pre stabilné pracoviská, kde sa váhy používajú pravidelne na jednom mieste a kde je prioritou spoľahlivý prenos dát.

Výhody:

• stabilná a spoľahlivá komunikácia medzi plošinami a indikátorom,
• vysoká odolnosť voči rušeniu,
• vhodné pre dlhodobé a intenzívne používanie.

Pri káblovom pripojení je však počet vážiacich plošín technicky obmedzený. V prípade systémov Dini Argeo je možné k jednému indikátoru pripojiť maximálne 4 vážiace plošiny. Takáto konfigurácia je vhodná najmä pre váženie vozidiel s jednou alebo dvoma nápravami, prípadne pre postupné váženie viacerých náprav.

Ak je požadované prepojenie väčšieho počtu plošín (napríklad pri špeciálnych aplikáciách alebo vážení každého kolesa samostatne), vhodnejším riešením sú bezdrôtové systémy.

Bezdrôtové systémy – maximálna flexibilita a rýchla inštalácia

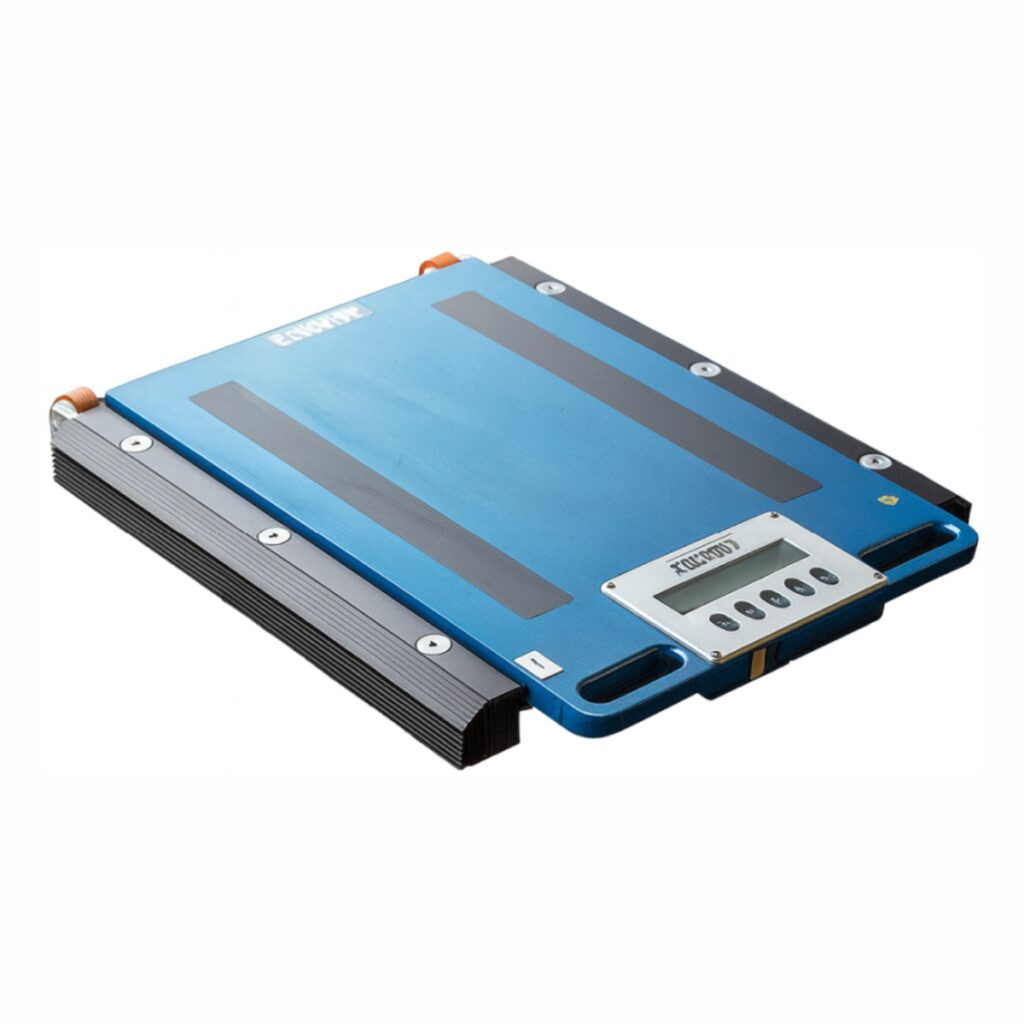

Pri bezdrôtových systémoch komunikujú jednotlivé vážiace plošiny s indikátorom pomocou rádiového prenosu. Výhodou je nielen rýchla inštalácia bez káblov, ale aj možnosť vytvárať rozsiahlejšie vážiace zostavy. V prípade systémov Dini Argeo je možné takto prepojiť až 16 vážiacich plošín, čo umožňuje vážiť aj vozidlá s väčším počtom náprav alebo vážiť každé koleso samostatne v jednom meraní.

Výhody:

• rýchla a jednoduchá inštalácia,
• žiadne prekážajúce káble,
• ideálne pre mobilné kontroly a časté presuny.

Bezdrôtové riešenia sú obľúbené najmä pri kontrolách v teréne, dopravných kontrolách alebo sezónnych aplikáciách, kde sa váhy presúvajú medzi viacerými miestami, napríklad počas žatvy je možnosť zvážiť vozidlá priamo pri odchode z poľa.

Nápravové váhy možno rozdeliť aj z hľadiska spôsobu váženia, a to na statické a dynamické systémy.

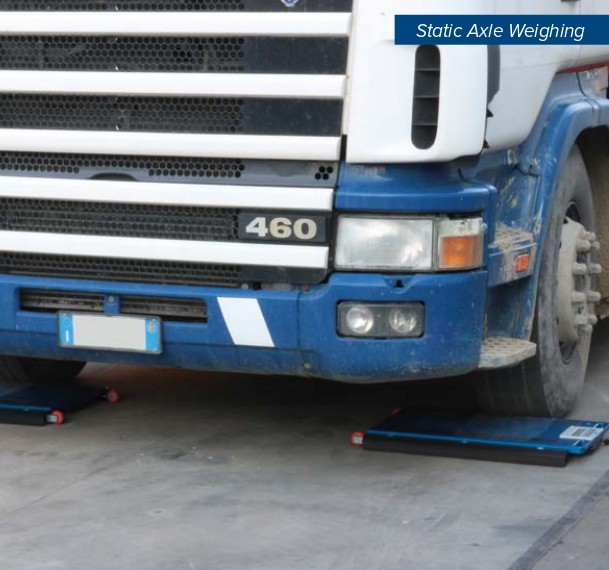

Statické váženie

Pri statickom vážení vozidlo zastaví tak, aby každá náprava bola umiestnená na vážiacej platforme. Systém zaznamená hmotnosť jednotlivých náprav a následne vypočíta celkovú hmotnosť vozidla.

Tento spôsob je:

• veľmi presný,
• vhodný pre kontrolné váženie,
• ideálny tam, kde je možné vozidlo na chvíľu zastaviť.

Príklad statického váženia si môžete pozrieť v nasledujúcom videu:

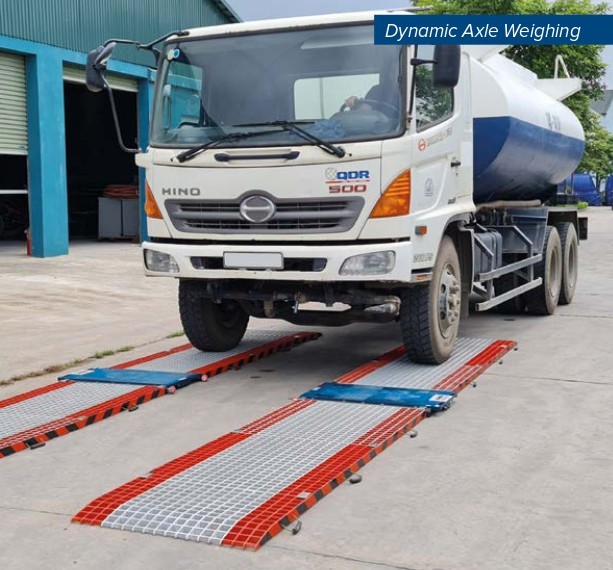

Dynamické váženie

Dynamické váženie umožňuje meranie hmotnosti pri pomalom prejazde vozidla cez váhy. Tento spôsob:

• skracuje čas merania,
• minimalizuje zdržanie dopravy,
• je vhodný pre časté kontroly alebo vyššiu priepustnosť vozidiel.

Používa sa najmä tam, kde je potrebné rýchle operatívne váženie bez úplného zastavenia vozidla.

Ako funguje dynamické váženie si môžete pozrieť vo videu nižšie:

Váženie kolies alebo náprav – aký je rozdiel?

Okrem spôsobu váženia je možné nápravové váhy rozdeliť aj podľa toho, či systém meria zaťaženie jednotlivých náprav alebo jednotlivých kolies vozidla.

Pri nápravových váhach sa často stretávame s pojmami wheel weighers, axle weighers alebo portable vehicle scales. Ide však skôr o rôzne spôsoby použitia prenosných vážiacich systémov než o úplne odlišné typy váh.

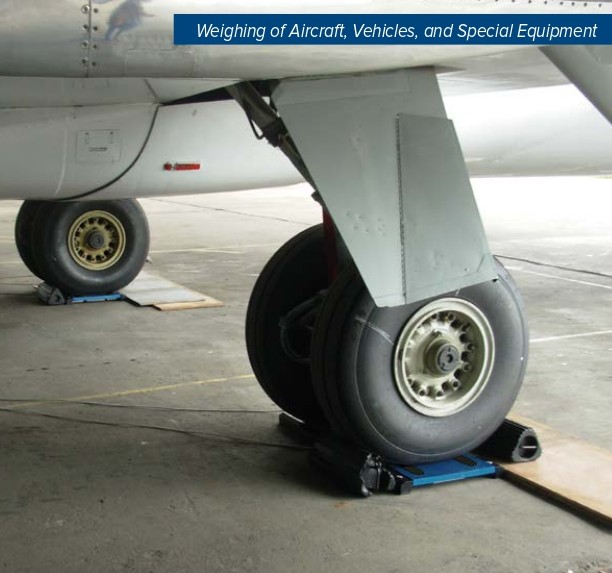

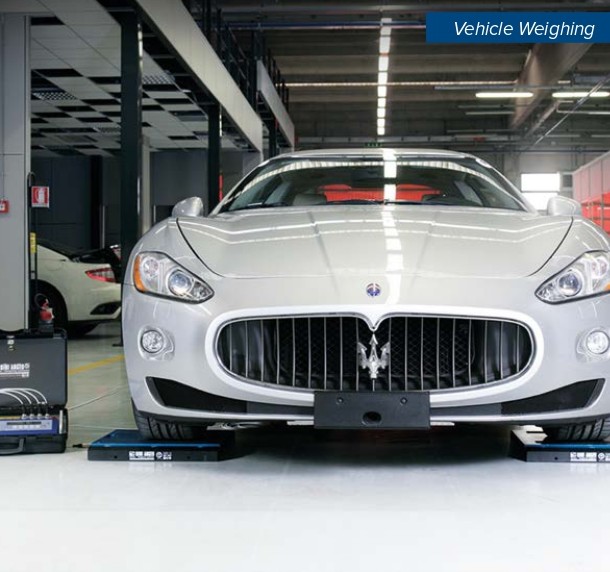

Váhy na kolesá (wheel weighers) merajú zaťaženie jednotlivých kolies vozidla. Každé koleso stojí na samostatnej vážiacej plošine, vďaka čomu je možné presne určiť zaťaženie každej nápravy aj celkovú hmotnosť vozidla. Tento spôsob sa využíva napríklad pri diagnostike vozidiel alebo pri kontrole rozloženia hmotnosti. Príkladom sú systémy Dini Argeo WWS (Wheel Weighing System).

Váhy na nápravy (axle weighers) merajú zaťaženie celej nápravy. Vozidlo sa postupne umiestňuje nápravami na vážiace plošiny alebo cez ne pomaly prechádza. Tento spôsob sa používa najmä pri kontrolách preťaženia vozidiel alebo pri logistických a dopravných aplikáciách.

Pojem portable vehicle scales označuje všeobecne prenosné vážiace systémy na vozidlá, ktoré môžu pracovať buď v režime váženia kolies alebo náprav, v závislosti od konfigurácie plošín.

Prečo si vybrať nápravové váhy od Dini Argeo

Dini Argeo je uznávaný výrobca systémov váženia s viac než desaťročnou praxou a technickým dedičstvom. Ich nápravové váhy sú charakteristické:

• modulárnym dizajnom, ktorý umožňuje prispôsobiť váženie typu vozidla či počtu náprav,
• nízkou hmotnosťou a mobilitou, takže ich môžete jednoducho premiestniť bez potreby stavebných zásahov,
• robustnou konštrukciou z odolných materiálov, vhodnou pre vonkajšie aj vnútorné použitie,
• možnosťou váženia rôznych typov vozidiel vrátane karavanov, kamiónov či poľnohospodárskej techniky.

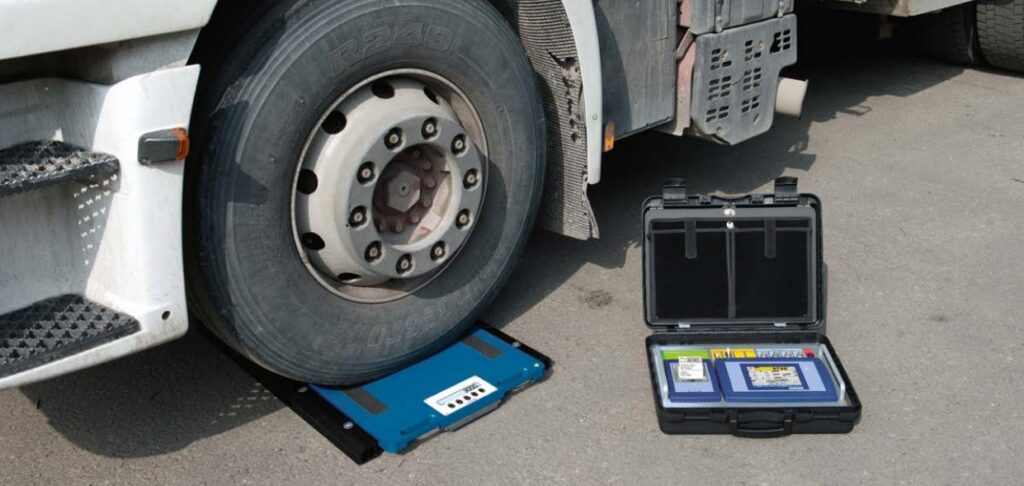

Prenosné sady Dini Argeo napríklad pozostávajú z patentovaných plošín rady WWS, ktoré sa používajú buď samostatne, alebo v kombinácii s indikátorom s dotykovým displejom a integrovanou tlačiarňou — ideálne pre rýchle a pohodlné váženie na mieste.

Praktické využitie nápravových váh

Nápravové váhy nachádzajú uplatnenie v rôznych oblastiach:

• Logistika a doprava – kontrola hmotnosti zásielok a vozidiel pred odoslaním či prijatím.

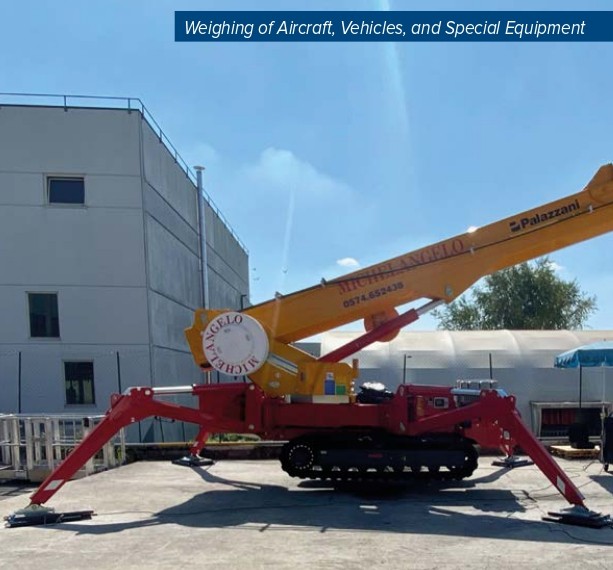

• Stavebníctvo – váženie stavebných strojov a kamiónov s materiálom na stavenisku.

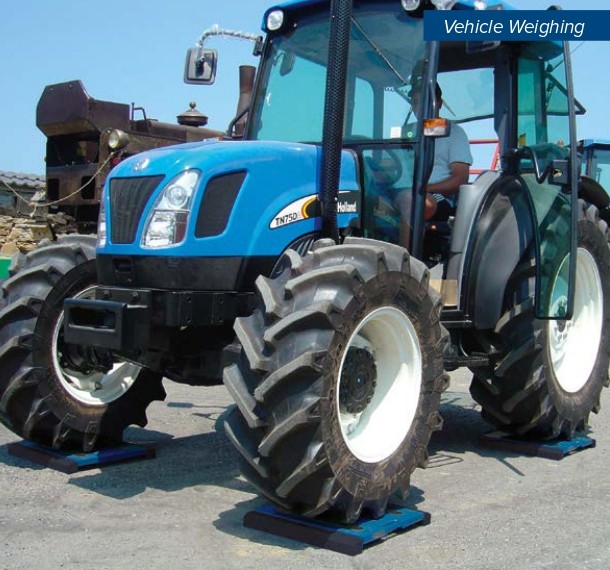

• Poľnohospodárstvo – kontrolné váženie traktorov alebo nákladov počas sezóny.
• Cestné kontroly – jednoduché stanovenie hmotnosti vozidiel pri kontrole dodržiavania zákonných limitov.

Takéto váženie pomáha nielen zabezpečiť bezpečnosť v prevádzke vozidiel, ale aj predísť pokutám za prekročenú celkovú alebo nápravovú hmotnosť vozidla.

Ako vybrať nápravovú váhu

Pri výbere nápravovej váhy je dôležité zohľadniť niekoľko základných parametrov. Správna voľba závisí najmä od typu vozidiel, ktoré plánujete vážiť, od spôsobu použitia váhy a od požadovanej presnosti merania.

1. Váživosť a dielik (presnosť) váhy

Základným parametrom je maximálna nosnosť (váživosť) jednej vážiacej plošiny. Tá musí byť vyššia ako maximálne zaťaženie jedného kolesa alebo nápravy vozidla.

Pri nápravových váhach sa používa jednoduchý výpočet:

Celková váživosť systému = váživosť jednej plošiny × počet plošín

Napríklad pri systéme s váživosťou jednej plošiny 3 000 kg a použití 2 plošín je možné vážiť nápravu s maximálnym zaťažením 6 000 kg.

Ak sa používajú štyri plošiny (napr. pre váženie všetkých kolies vozidla naraz), celková kapacita systému môže byť až 12 000 kg.

2. Veľkosť vážiacej plošiny

Rozmer plošiny musí zodpovedať typu vozidla a veľkosti kolies. Menšie plošiny sú vhodné pre osobné autá alebo dodávky, zatiaľ čo väčšie platformy sa používajú pri nákladných vozidlách alebo stavebných strojoch.

3. Typ pripojenia plošín

Nápravové váhy môžu byť:

• s káblovým prepojením plošín, kde je maximálny počet pripojených plošín obvykle do 4,
• bezdrôtové systémy, ktoré umožňujú vytvárať rozsiahlejšie zostavy a pracovať s väčším počtom plošín.

Výber závisí najmä od mobility systému a od počtu kolies alebo náprav, ktoré chcete vážiť naraz.

4. Spôsob váženia

Niektoré systémy umožňujú iba statické váženie, kde vozidlo na váhe zastaví. Pokročilejšie riešenia podporujú aj dynamické váženie, pri ktorom vozidlo prechádza cez plošiny pomaly bez zastavenia.

Dynamické váženie je vhodné najmä tam, kde je potrebné rýchle kontrolné váženie väčšieho počtu vozidiel.

5. Mobilita a spôsob použitia

Ak plánujete váhu často presúvať, je vhodné zvoliť prenosný systém s nízkou hmotnosťou plošín a jednoduchou inštaláciou. Prenosné nápravové váhy sú navrhnuté práve na rýchle váženie vozidiel bez potreby stavebných úprav.

Príslušenstvo a možnosti konfigurácie

Moderné nápravové váhy je možné prispôsobiť konkrétnym požiadavkám používateľa. Okrem samotných vážiacich plošín je k dispozícii aj široká škála príslušenstva a rôzne typy vážiacich indikátorov.

Vážiace indikátory

Systémy nápravových váh môžu pracovať s rôznymi typmi indikátorov. Tie sa líšia najmä funkciami, spôsobom ovládania a možnosťami pripojenia k ďalším zariadeniam.

K dispozícii môžu byť napríklad:

• jednoduché indikátory určené na základné zobrazenie hmotnosti,

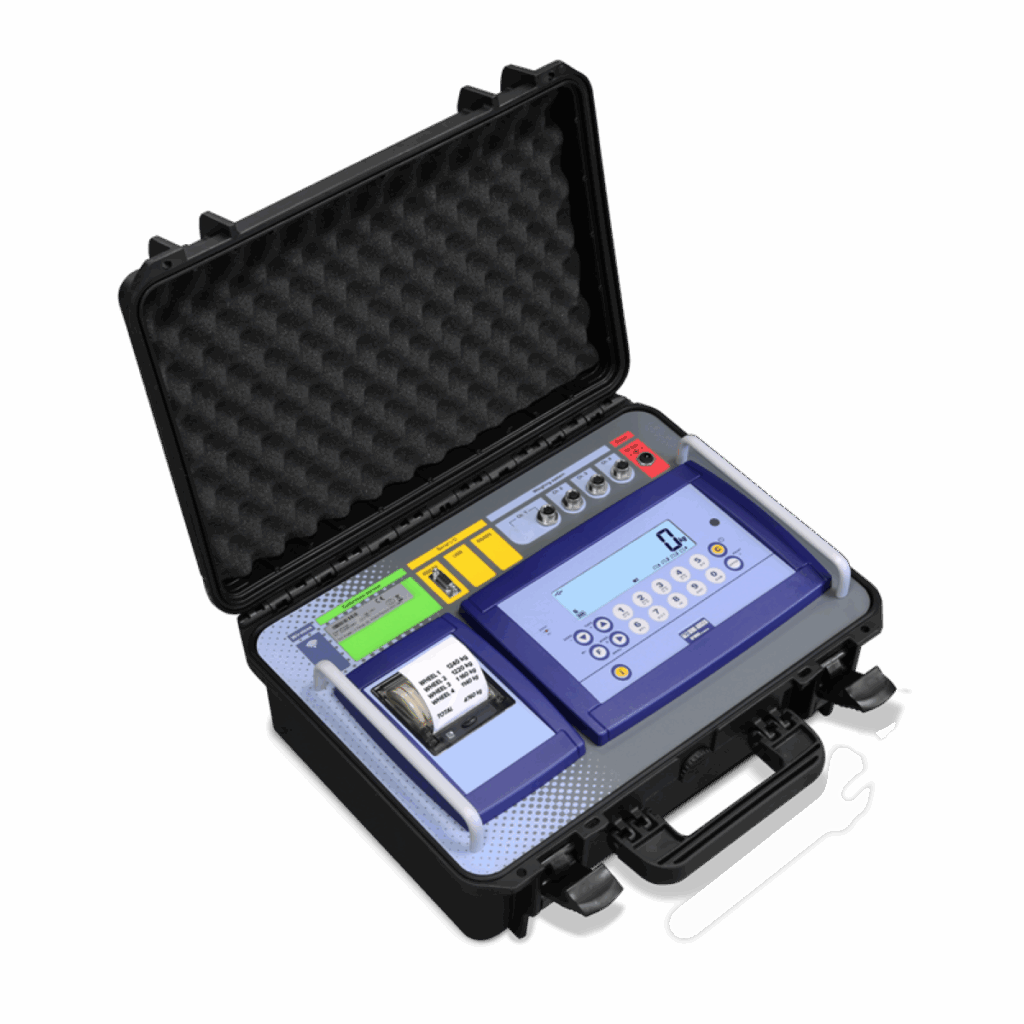

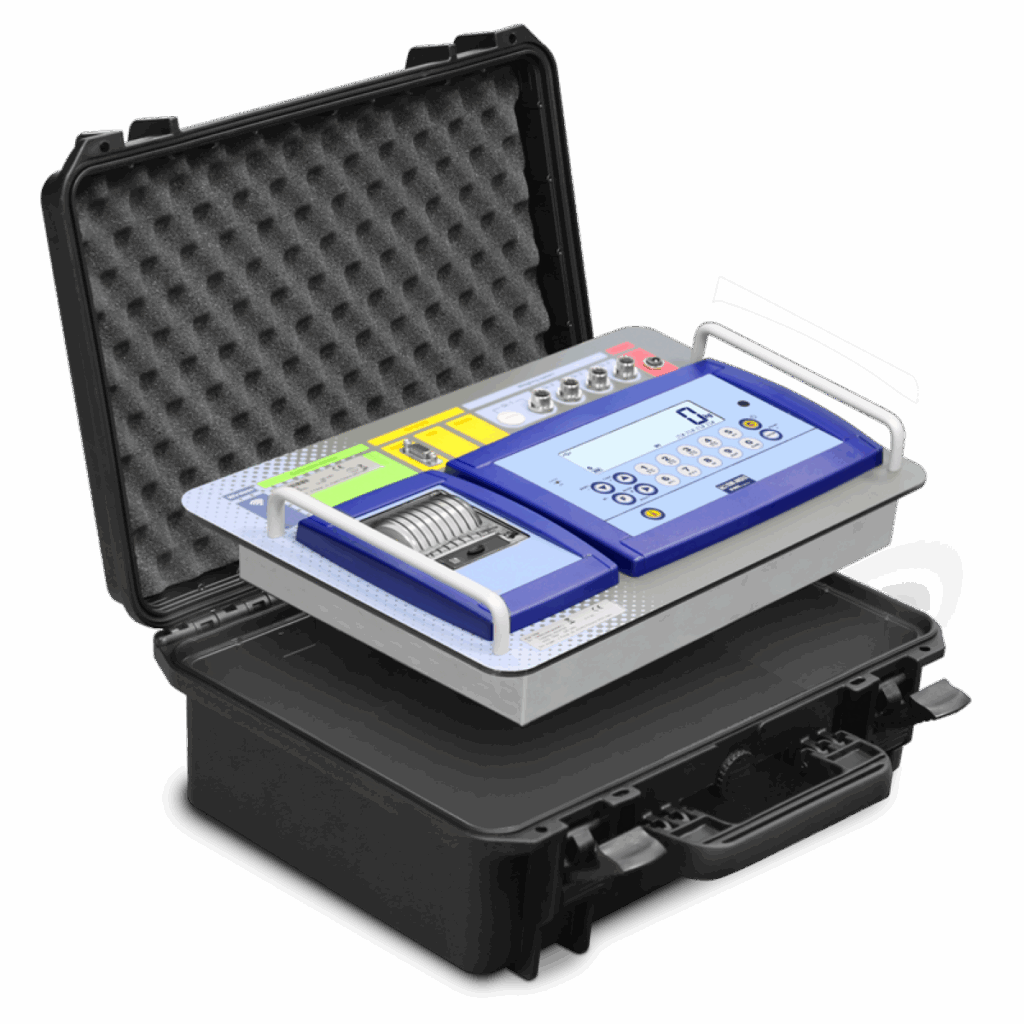

• indikátory s integrovanou tlačiarňou pre tlač vážiacich lístkov,
• pokročilé indikátory s dotykovým displejom,
• indikátory s možnosťou pripojenia k počítaču alebo informačnému systému.

Výber vhodného indikátora závisí najmä od spôsobu používania váhy a požiadaviek na spracovanie vážiacich údajov.

Ostatné príslušenstvo k nápravovým váham

K nápravovým váham je možné dokúpiť aj rôzne doplnky, ktoré zvyšujú komfort používania a rozširujú možnosti systému. Medzi najčastejšie patrí napríklad:

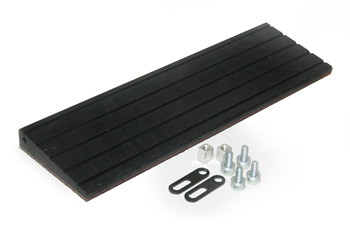

• nájazdové rampy pre jednoduchší nájazd vozidla na plošiny,
• transportné kufre alebo vozíky na jednoduché prenášanie plošín,

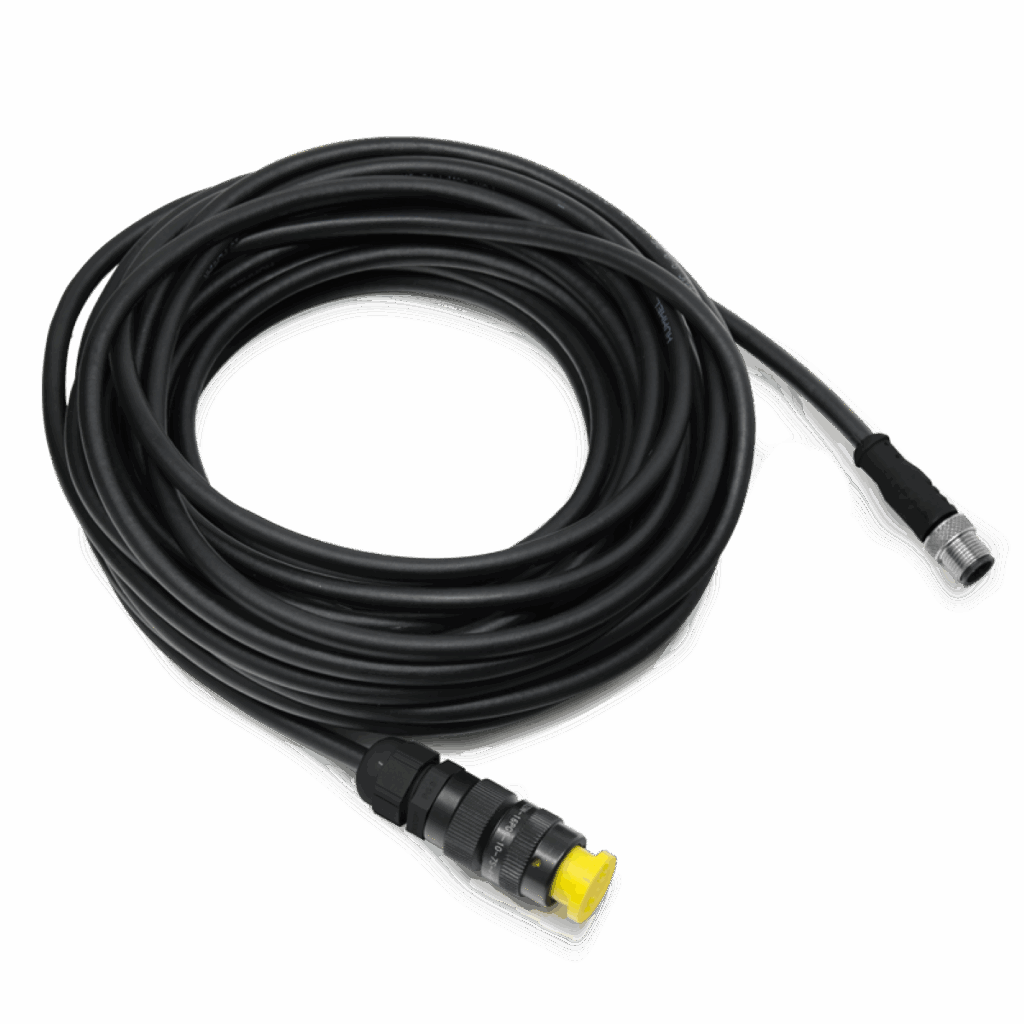

• predlžovacie káble alebo bezdrôtové moduly,
• tlačiarne na tlač vážiacich protokolov,
• softvér na evidenciu a archiváciu vážení.

Vďaka modulárnej konštrukcii je možné systém postupne rozširovať a prispôsobiť ho konkrétnym prevádzkovým podmienkam.

Výhody nápravových váh

• mobilita a jednoduchá inštalácia
• nižšie náklady než mostová váha
• možnosť váženia priamo v teréne
• flexibilná konfigurácia plošín
• kontrola rozloženia hmotnosti vozidla

Záver

Nápravové váhy sú praktickým nástrojom pre presné váženie vozidiel bez potreby klasickej vážiacej rampy. Ich mobilita, variabilita a presnosť z nich robia efektívne riešenie pre podniky, ktoré potrebujú rýchle a flexibilné váženie bez väčších investícií do infraštruktúry. Produkty Dini Argeo sú v tejto oblasti medzi poprednými riešeniami, ktoré spájajú technickú spoľahlivosť s jednoduchosťou použitia.

Ak potrebujete poradiť pri výbere správnej nápravovej váhy, neváhajte nás kontaktovať.
